Les cuves matelassées Labbe Process Equipment

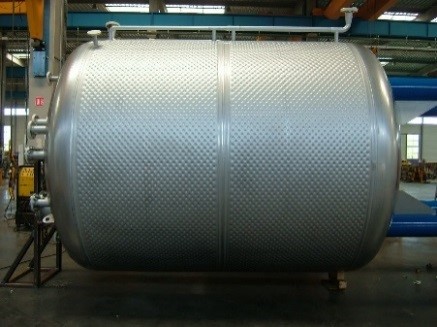

Qu’est-ce qu’une cuve matelassée ?
Les cuves à double enveloppes matelassées sont des équipements en acier inoxydable utilisés pour stocker des matières premières. La double enveloppe qui est soudée au laser assure le maintien en température, ou le réchauffage, ou le refroidissement des produits contenus dans la cuve grâce à la circulation du fluide dans la double enveloppe.
Ces fluides thermiques peuvent être de diverses natures :
- vapeur, eau chaude,
- huile thermique,
- eau glycolée,
- fréon,
- azote liquide,
- CO2 … etc.
Comment est réalisée la double enveloppe ?
La double enveloppe matelassée également appelée « Pillow Plates » ou encore « tôles nids d’abeille » s’obtient en soudant deux plaques en inox l’une sur l’autre. Cela se fait grâce à une machine de soudage laser par points.
Ainsi, on obtient une enveloppe avec des spots (rond de diamètre 14 mm environ) répartis selon un modèle défini.
Une soudure est également réalisée autour de la double enveloppe de manière à assurer son étanchéité à la pression.
Grâce aux moyens techniques de Labbe Process Equipment tous types de finitions peuvent être réalisés (décapage, polissage, électro polissage).
Les avantages des cuves double enveloppes matelassées
Grâce à un dimensionnement sur mesure, les cuves matelassées sont utilisables avec tous types de réfrigérants: glycol, ammoniaque, R404A, R134A, CO2 … etc.
Elles possèdent aussi de grandes capacités de stockage (130 tonnes) et résistent à une forte pression de service dans la double enveloppe (30 bars liquides ou vapeur).
L’utilisation d’une cuve double enveloppe matelassée revêt donc de nombreux avantages dont :
- Un coût moindre de mise en œuvre,
- Un faible volume de la double enveloppe,
- Un excellent coefficient d’échange,
- Une réalisation rapide grâce à la technologie de soudage laser,
- Une réduction des dépôts à l’intérieur du matelas grâce à la circulation rapide du fluide,
- Une amélioration des échanges thermiques.
Les différents domaines d’application de la cuve matelassée
Les caractéristiques techniques de ces équipements tiennent compte de la nature des liquides stockés qui relève souvent du domaine de l’agroalimentaire :
- tanks à lait,
- culture des ferments,
- crèmes glacés,
- cristallisation,
- cuiseur,
- pasteurisation,
- chocolat
Experte dans la conception et dans la fabrication des échangeurs depuis plus de 70 ans, Labbe Process Equipement saura apporter son expertise ainsi que son savoir-faire afin de proposer des solutions adaptées à différents domaines.
Ainsi, nous vous invitons à échanger avec nos experts à propos de nos cuves double enveloppes matelassées soit via notre chat en ligne soit via notre formulaire.
Aussi, nous avons mis à votre disposition une rubrique « Je demande un devis » afin de faire vos demandes de prix directement en ligne.
N’hésitez pas à nous joindre au +33 (0)1 64 42 53 53 pour une conception adaptée à vos besoins.
